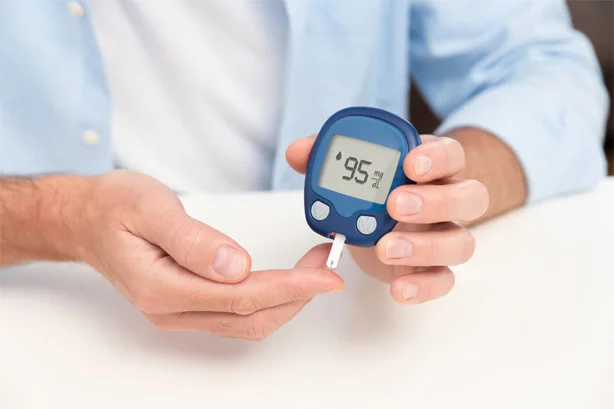

便携式医疗设备是医疗器械市场中增长最快的板块——从手持血氧仪到可穿戴心电贴片，从便携超声到掌上血糖仪，小型化和电池供电成为主流趋势。但便携形态带来的紧凑结构、电池供电和非固定使用环境，也带来了独特的EMC合规挑战。本文聚焦便携式设备的EMC测试特殊要求。
便携设备的EMC分类定位
IEC 60601-1-2第四版引入了使用环境分类概念，便携设备的使用环境直接影响测试等级和限值。
使用环境判定
| 环境分类 | 典型场景 | 适用设备举例 |
|---|---|---|
| 专业医疗场所 | 医院、诊所内使用 | 便携超声、转运监护仪 |
| 家庭医疗场所 | 患者家中使用 | 家用血糖仪、家用呼吸机 |
| 特殊环境 | 急救车、直升机 | 除颤监护仪、急救呼吸机 |
便携设备可能在多种环境中使用，这时需要按最不利条件选择测试等级。家用环境设备的辐射发射限值比医院设备严格约10dB（需采用CISPR 11 B类限值）。
发射测试的特殊考量
传导发射：电池供电设备可免除交流端口测试
纯电池供电且不连接交流适配器的便携设备，免于交流电源端口的传导发射测试。但如果设备有充电接口或数据接口，这些接口的传导发射仍需评估。
辐射发射：紧凑结构下的挑战
便携设备PCB面积小、元器件密度高，时钟线和电源回路距离近，容易产生辐射超标。
测试布置的特殊要求：
| 设备形态 | 测试布置要求 |
|---|---|
| 手持设备 | 模拟手持姿势，非金属支架支撑 |
| 穿戴设备 | 贴近人体模拟组织模型 |
| 便携台式设备 | 按典型使用位置放置 |
电池充电状态下的测试
连接充电器使用时，需在充电状态下额外测试交流电源端口的传导发射和辐射发射。充电器本身如为外购件，需确认其是否已通过相关EMC认证。
抗扰度测试的特殊要求
静电放电：小体积、多接触面
便携设备操作按钮密集、手持部分直接接触使用者，ESD放电风险点遍布整个外表面。空气放电±15kV的测试必须覆盖所有接缝、按键缝隙和显示屏边缘。
射频辐射抗扰度
便携设备在转运和家庭环境中，可能处于手机、对讲机等强射频源近距离辐射下。
| 设备类型 | 测试等级 | 频率范围 |
|---|---|---|
| 家用便携设备 | 3V/m | 80MHz-2.7GHz |
| 便携生命支持设备 | 10V/m | 80MHz-2.7GHz |
便携生命支持设备即使在家用场景使用，也需执行10V/m等级，因为其失效后果不因使用环境变化而降低。
电池供电对抗扰度测试的影响
纯电池供电设备免于电快速脉冲群（交流电源端口）、浪涌（交流电源端口）和电压暂降与中断的部分测试。但信号线端口的EFT和浪涌仍需执行。
便携设备特有的设计挑战
挑战一：结构紧凑，屏蔽空间有限
| 问题 | 应对策略 |
|---|---|
| PCB面积小，走线拥挤 | 优先保证地平面完整，关键信号包地 |
| 无空间加装屏蔽罩 | 采用板级屏蔽FPC或导电涂料 |
| 天线与敏感电路距离近 | 天线区域与模拟前端分区隔离 |
挑战二：电池寿命与EMC性能的平衡
- 扩频时钟技术可降低EMI峰值，但可能微增功耗
- 降低数字电路驱动能力可减少噪声，但影响电池续航下的性能
- 需要综合评估功耗与EMC的权衡
挑战三：多种使用模式
便携设备通常有工作模式、待机模式、充电模式，每种模式都需要进行EMC测试。测试计划中必须覆盖所有模式。
便携设备的EMC测试计划编制
| 测试项目 | 电池供电模式 | 充电模式 | 交流适配器供电模式 |
|---|---|---|---|
| 传导发射（交流端口） | 免测 | 测试 | 测试 |
| 辐射发射 | 测试 | 测试 | 测试 |
| 静电放电 | 测试 | 测试 | 测试 |
| 射频辐射抗扰度 | 测试 | 测试 | 测试 |
| EFT（电源端口） | 免测 | 测试 | 测试 |
| 浪涌（电源端口） | 免测 | 测试 | 测试 |
| 电压暂降与中断 | 免测 | 测试 | 测试 |
总结
便携式医疗设备的EMC测试在标准框架上与固定式设备一致，但使用环境的多变性、电池供电的特殊性和紧凑结构的挑战性，使测试方案设计更为复杂。核心要点是：根据最恶劣使用环境确定测试等级，覆盖所有供电模式和工作状态，在设计阶段就预留EMC防护空间。德恺检测具备便携医疗设备全项EMC测试能力，熟悉电池供电设备的特殊测试方法，可提供从设计评审到正式测试的技术支持，欢迎联系专业工程师，根据您的产品特性和目标市场获取一对一认证方案及周期报价。
